Instalação de placa solar: Ferramentas e kits para instalação

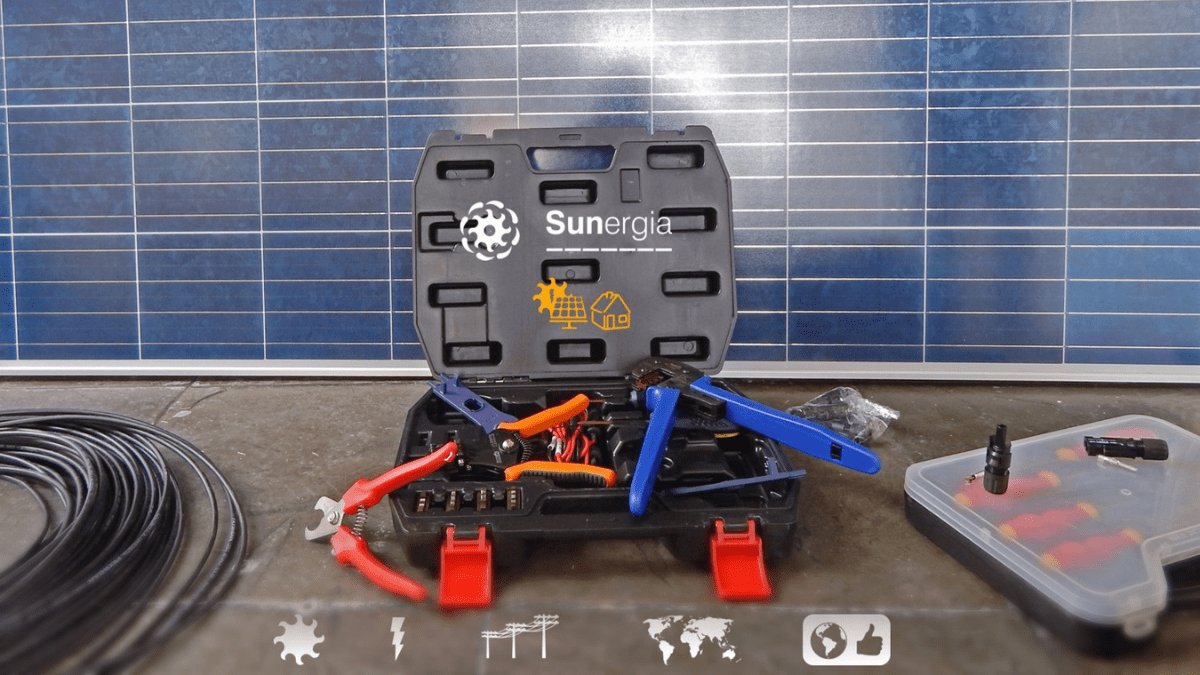

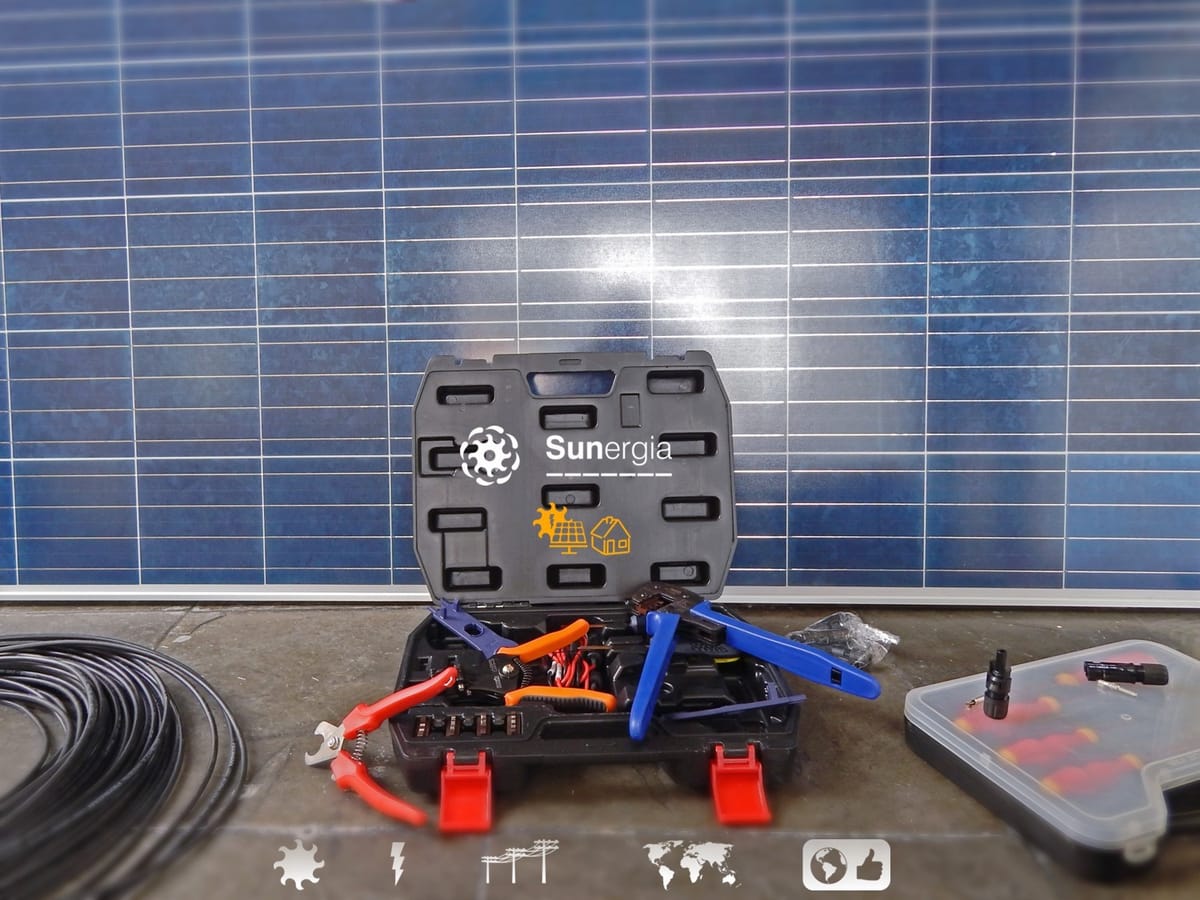

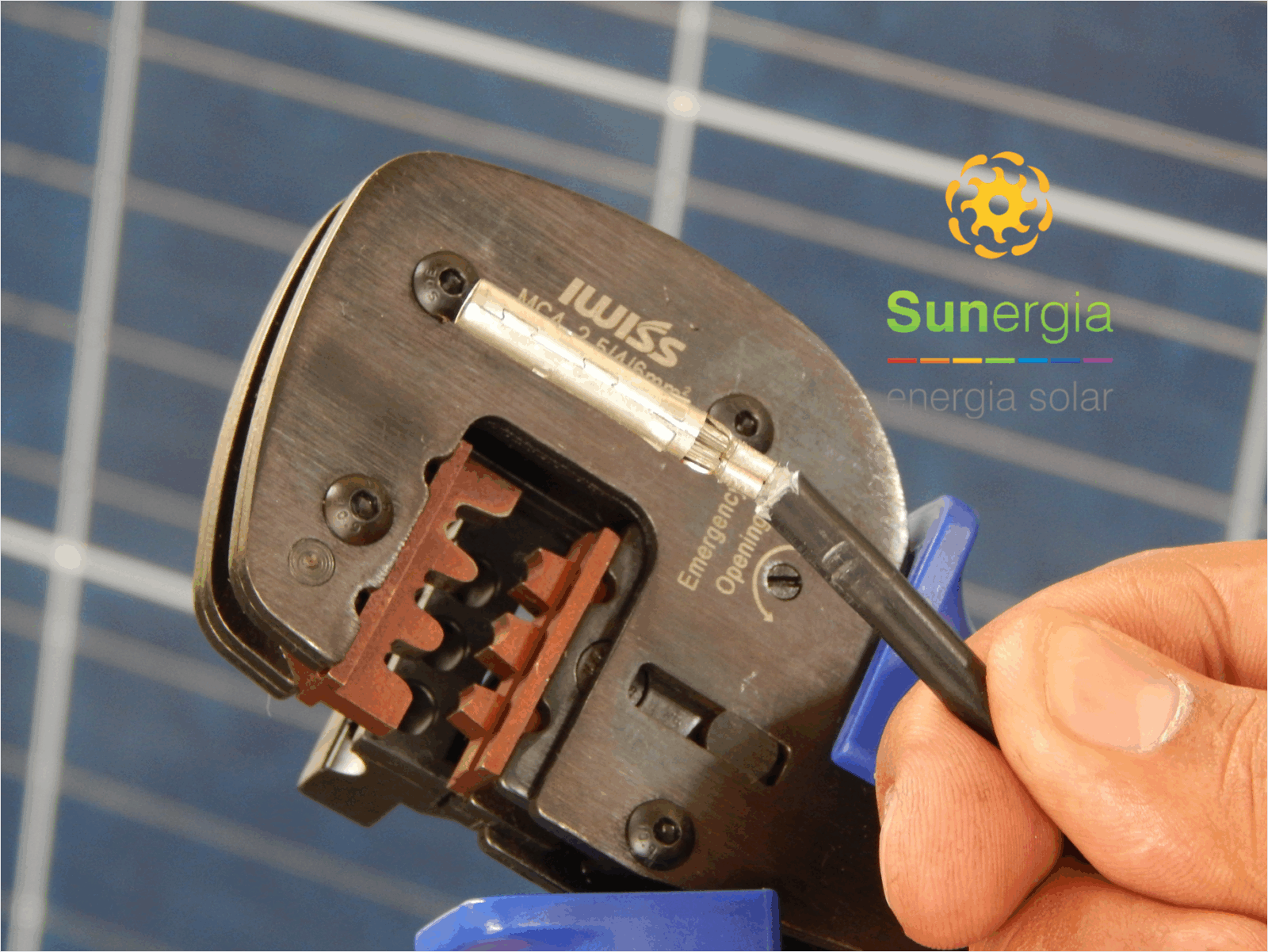

Os kits e ferramentas para a instalação de placas solar fotovoltaica são essenciais para garantir eficiência, segurança e durabilidade nos sistemas de energia solar. Esses kits incluem itens como alicates para crimpagem de conectores FV4, corte de fios e decapadores de cabos solares, além de chaves específicas para conectores padrão FV4 e um localizador com chave Allen.

A escolha de ferramentas adequadas para a instalação do sistema é fundamental. Materiais ou equipamentos inadequados podem gerar falhas funcionais ou, pior, colocar em risco a segurança de pessoas e bens.

A importância dos conectores MC4 na instalação do fotovoltaico

Os conectores MC4, patenteados pela empresa alemã Multi-Contact, tornaram-se padrão mundial em instalações de placas solar fotovoltaica. Esses conectores são projetados para sistemas fotovoltaicos e garantem eficiência e segurança.

Um ponto crítico sobre os conectores MC4 é a necessidade de dupla isolação, uma exigência fundamental para qualquer equipamento no lado de corrente contínua (CC) do sistema. Além disso, a norma ABNT NBR 16274:2014 e a IEC 62548:2016 estabelecem que plugues e soquetes devem ser do mesmo tipo e fabricante. Isso evita problemas como mal contato e possíveis danos ao sistema.

Apesar de algumas dificuldades técnicas, como o fato de os painéis já virem com terminais pré-instalados, é crucial seguir essas normas para assegurar a eficiência e a segurança da instalação do sistema.

Benefícios do uso de ferramentas adequadas

Utilizar ferramentas específicas para a instalação do fotovoltaico oferece uma série de vantagens, como:

• Durabilidade: A caixa de junção dos painéis permanece selada, protegendo contra danos causados pelo tempo.de garantia.
• Facilidade de Conexão: Simplifica a ligação entre painéis solares e inversores, tanto em série quanto em paralelo.
• Resistência ao Tempo: Garante proteção contra raios UV, umidade e intempéries.
• Travamento Seguro: Os conectores possuem travamento automático, evitando desconexões acidentais.
• Melhor Acabamento: Proporciona um acabamento profissional e previne conexões precárias.

Componentes elétricos essenciais para a instalação de placas solar fotovoltaica

Um sistema de energia solar eficiente exige a escolha correta dos componentes. Entre os principais materiais elétricos para o lado de corrente contínua, destacam-se:

• Caixas de Junção e DPS: Melhoram a organização e a segurança do sistema.
• Módulos Fotovoltaicos: Responsáveis por capturar a energia solar.
• Cabos Solares: Condutores elétricos que suportam altas temperaturas e raios UV.
• Conectores: Garantem a eficiência das ligações elétricas.
• Disjuntores e Fusíveis: Proporcionam proteção contra sobrecargas e curto-circuitos.
• Inversores: Transformam a energia CC em energia CA, pronta para uso.

Essa exigência também consta da IEC 62548:2016 e do projeto de norma de instalações elétricas de baixa tensão – arranjos fotovoltaicos.

A escolha de cabos solares na instalação do sistema

Os cabos solares desempenham um papel crucial na durabilidade e eficiência da instalação de placas solar fotovoltaica. Por estarem expostos ao tempo, esses cabos precisam suportar altas temperaturas e a ação dos raios UV.

De acordo com a norma EN 50618, os cabos solares são fabricados para atender a essas condições extremas. No Brasil, a ABNT NBR 16612 também regulamenta os cabos utilizados em sistemas fotovoltaicos.

Em instalações maiores, os cabos de interligação que não estão expostos a intempéries podem ser unipolares, mas nunca isolados (com apenas uma camada de proteção). É essencial que o nível de isolação dos cabos seja compatível com a tensão máxima do sistema, garantindo a segurança e a eficiência do arranjo fotovoltaico.

Normas e recomendações para a instalação do Fotovoltaico

O cumprimento das normas técnicas é indispensável para uma instalação segura e eficiente. A ABNT NBR 16612 e a IEC 62548:2016 orientam a escolha de conectores, cabos e outros componentes do sistema.

Além disso, a tensão de isolamento dos conectores e cabos deve sempre exceder a máxima tensão de trabalho do sistema. Por exemplo, em sistemas com inversores de até 1200VCC, os cabos precisam ter isolamento adequado para essa tensão.
